上海滬工閥門廠（集團）有限公司

產品說明

Y43X-10P、Y43X-16P 型不銹鋼比例式減壓閥：法蘭連接形式、活塞式結構形式，閥座密封面材料為橡膠，公稱壓力 PN10~PN16，閥體材料為 0Cr18Ni9 系不銹鋼的固定比例式減壓閥。

主要結構由閥體、進口壓蓋、活塞、出口壓蓋及 O 型圈、密封墊等零件組成。Y43X-10P、Y43X-16P 型不銹鋼比例式減壓閥是利用閥內浮動活塞兩端不同的截面積構成壓力差從而改變進水與出水的壓力狀況，達到減壓的目的。結構嚴謹、新穎、運行流暢、體形輕巧便于安裝、減壓比例穩定，即減“動壓”又減“靜壓”，材料采用不銹鋼，適用于清潔水和氣體。標準壓力比為 2:1、3:1、4:1、5:1、3:2、5:2、4:3 等，并可根據用戶的要求設計特殊比例的減壓閥。

產品性能參數

Y43X-10P、Y43X-16P 型不銹鋼比例式減壓閥主要性能參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Y43X-10P	10	1.0	≤90	水、氣
Y43X-16P	16	1.6	≤90	水、氣

返回頁首 ⇑

產品零部件材料

Y43X-10P、Y43X-16P 型不銹鋼比例式減壓閥零部件材料

型號	閥體材料
Y43X-10P	不銹鋼
Y43X-16P	不銹鋼

返回頁首 ⇑

產品外形及結構尺寸（PN10）

Y43X-10P 型不銹鋼比例式減壓閥外形及結構尺寸

比例	DN	D	D1	D2	A1	b	z×ød	D3	A2
2:1 3:1 5:2 3:2 4:3	25	115	85	65	115	16	4×ø14	—	—
	32	140	100	78	124	18	4×ø18	—	—
	40	150	110	85	132	18	4×ø18	—	—
	50	165	125	100	140	20	4×ø18	—	—
	65	185	145	120	155	20	4×ø18	—	—
	80	200	160	135	155	22	8×ø18	—	—
	100	220	180	155	200	24	8×ø18	—	—
	125	250	210	185	220	26	8×ø18	—	—
	150	285	240	210	230	28	8×ø22	—	—
	200	340	295	265	270	28	8×ø22	—	—
4:1 5:1	25	115	85	65	—	16	4×ø14	115	178
	32	140	100	78	—	18	4×ø18	140	188
	40	150	110	85	—	18	4×ø18	150	195
	50	165	125	100	—	20	4×ø18	165	205
	65	185	145	120	—	20	4×ø18	190	218
	80	200	160	135	—	22	8×ø18	205	225
	100	220	180	155	—	24	8×ø18	225	273
	125	250	210	185	—	26	8×ø18	260	308
	150	285	240	210	—	28	8×ø22	300	322
	200	340	295	265	—	28	8×ø22	365	358

返回頁首 ⇑

產品外形及結構尺寸（PN16）

Y43X-16P 型不銹鋼比例式減壓閥外形及結構尺寸

比例	DN	D	D1	D2	A1	b	z×ød	D3	A2
2:1 3:1 5:2 3:2 4:3	40	150	110	85	132	18	4×ø18	—	—
	50	165	125	100	140	20	4×ø18	—	—
	65	185	145	120	155	20	4×ø18	—	—
	80	200	160	135	155	22	8×ø18	—	—
	100	220	180	155	200	24	8×ø18	—	—
	125	250	210	185	220	26	8×ø18	—	—
	150	285	240	210	230	28	8×ø22	—	—
	200	340	295	265	270	30	12×ø22	—	—
4:1 5:1	25	115	85	65	—	16	4×ø14	115	178
	32	140	100	78	—	18	4×ø18	140	188
	40	150	110	85	—	18	4×ø18	150	195
	50	165	125	100	—	20	4×ø18	165	205
	65	185	145	120	—	20	4×ø18	190	218
	80	200	160	135	—	22	8×ø18	205	225
	100	220	180	155	—	24	8×ø18	225	273
	125	250	210	185	—	26	8×ø18	260	308
	150	285	240	210	—	28	8×ø22	300	322
	200	340	295	265	—	30	12×ø22	365	358

返回頁首 ⇑

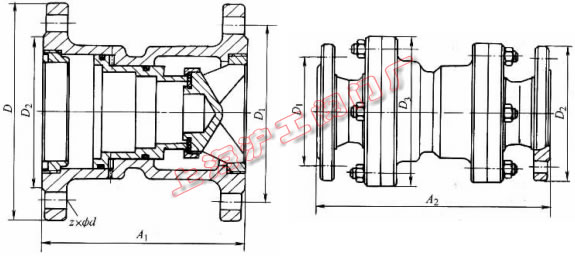

產品外形及結構尺寸示意圖
