產品說明

Z941W 型 PN16~PN200 不銹鋼楔式閘閥：電動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為不銹鋼，公稱壓力 PN16~PN200，閥體材料為不銹鋼的閘閥。

產品性能參數

Z941W 型 PN16~PN200 不銹鋼楔式閘閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z941W-16P~200P	16~200	4.0~10.0	≤200	硝酸類介質
Z941W-16R~200R				醋酸類介質

返回頁首

產品零部件材料

Z941W 型 PN16~PN200 不銹鋼楔式閘閥零部件材料

型號	材料
	閥體、閥蓋	閘板	閥桿	填料
Z941W-16P~200P	鉻鎳不銹鋼	鉻鎳不銹鋼	鉻鎳不銹鋼	聚四氟乙烯
Z941W-16R~200R	鉻鎳鉬不銹鋼	鉻鎳鉬不銹鋼	鉻鎳鉬不銹鋼

返回頁首

產品外形及結構尺寸

Z941W-16P、Z941W-16R 型不銹鋼楔式閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	f	z×Φd	H	重量/Kg
50	250	160	125	100	16	3	4×Φ18	653	59
65	265	180	145	120	18	3	4×Φ18	665	62
80	280	195	160	135	20	3	8×Φ18	725	74
100	300	215	180	155	20	3	8×Φ18	787	92
125	325	245	210	185	22	3	8×Φ18	902	152
150	350	280	240	210	24	3	8×Φ23	955	161
200	400	335	295	265	26	3	12×Φ23	1105	219
250	450	405	355	320	30	3	12×Φ25	1343	376
300	550	460	410	375	30	4	12×Φ25	1516	484
350	550	520	470	435	34	4	16×Φ25	1678	695
400	600	580	525	485	36	4	16×Φ30	1849	977
450	650	640	585	545	40	4	20×Φ30	1937	1033
500	700	705	650	608	44	4	20×Φ34	2234	1087
600	800	840	770	718	48	5	20×Φ41	2432	1357
700	900	910	840	788	50	5	24×Φ41	2489	1481
800	1000	1020	950	898	52	5	24×Φ41	2643	1845

返回頁首

Z941W-25P、Z941W-25R 型不銹鋼楔式閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	f	z×Φd	H	重量/Kg
50	250	160	125	100	20	3	4×Φ18	653	64
65	265	180	145	120	22	3	8×Φ23	665	65
80	280	195	160	135	22	3	8×Φ18	725	79
100	300	230	190	160	24	3	8×Φ23	787	98
125	325	270	220	188	28	3	8×Φ25	902	154
200	400	360	250	218	30	3	8×Φ25	955	168
250	450	425	370	332	36	3	12×Φ30	1343	390
300	500	485	430	390	40	4	16×Φ30	1516	505
350	550	550	490	448	44	4	16×Φ34	1678	736
400	600	610	550	505	48	4	16×Φ34	1849	1027
450	650	660	600	555	50	4	20×Φ34	1937	1139
500	700	730	660	610	52	4	20×Φ41	2234	1228
600	800	840	770	718	56	5	20×Φ41	2432	1502
700	900	955	875	815	60	5	24×Φ48	2489	1617
800	1000	1070	990	930	64	5	24×Φ48	2643	1923

返回頁首

Z941W-40P、Z941W-40R 型不銹鋼楔式閘閥主要外形及結構尺寸

DN	L	D	D1	D2	D6	b	f	f1	z×Φd	H	重量/Kg
50	250	160	125	100	88	20	3	4	4×Φ18	665	58
65	280	180	145	120	110	22	3	4	8×Φ18	680	68
80	310	195	160	135	121	22	3	4	8×Φ18	752	80
100	350	230	190	160	150	24	3	4.5	8×Φ23	846	108
125	400	270	220	188	176	28	3	4.5	8×Φ25	923	151
150	450	300	250	218	204	30	3	4.5	8×Φ25	1087	258
200	550	375	320	282	260	38	3	4.5	12×Φ30	1243	366
250	650	445	385	345	313	42	3	4.5	12×Φ34	1429	472
300	750	510	450	408	364	46	3	4.5	16×Φ34	1608	673
350	850	570	510	465	422	52	4	5	16×Φ34	1738	804
400	950	655	585	535	474	58	4	5	16×Φ41	1897	1081
450	1050	680	610	560	524	60	4	5	20×Φ41	2104	1259
500	1150	755	670	612	576	62	4	5	20×Φ48	2401	1348

返回頁首

Z941W-63P、Z941W-63R 型不銹鋼楔式閘閥主要外形及結構尺寸

DN	L	D	D1	D2	D6	b	f	f1	z×Φd	H	重量/Kg
50	250	175	135	105	88	26	3	4	4×Φ23	667	68
65	280	200	160	130	110	28	3	4	8×Φ23	685	72
80	310	210	170	140	121	30	3	4	8×Φ23	748	88
100	350	250	200	168	150	32	3	4.5	8×Φ25	845	117
125	400	295	240	202	176	36	3	4.5	8×Φ30	935	158
150	450	340	280	240	204	38	3	4.5	8×Φ34	1090	314
200	550	405	345	300	260	44	3	4.5	12×Φ34	1253	432
250	650	470	400	352	313	48	3	4.5	12×Φ41	1449	595
300	750	530	460	412	364	54	4	4.5	16×Φ41	1867	721
350	850	595	525	475	422	60	4	5	16×Φ41	1931	963
400	950	670	585	525	474	66	4	5	16×Φ48	2017	1129
500	1150	800	705	640	576	70	4	5	20×Φ54	2459	1493

返回頁首

Z941W-100P、Z941W-100R 型不銹鋼楔式閘閥主要外形及結構尺寸

DN	L	D	D1	D2	D6	b	f	f1	z×Φd	H	重量/Kg
50	250	195	145	112	88	28	3	4	4×Φ25	781	78
65	280	220	170	138	110	32	3	4	8×Φ25	830	96
80	310	230	180	148	121	34	3	4	8×Φ25	865	126
100	350	265	210	175	150	38	3	4	8×Φ30	1179	134
125	400	310	250	210	176	42	3	4.5	8×Φ34	1190	200
150	450	350	290	250	204	46	3	4.5	12×Φ34	1201	352
200	550	430	360	312	260	54	3	4.5	12×Φ41	1611	484
250	650	500	430	382	313	60	3	4.5	12×Φ41	1903	608
300	750	585	500	442	364	70	4	4.5	16×Φ48	2054	757
350	850	655	560	498	422	76	4	5	16×Φ54	2132	994
400	950	715	620	558	474	80	4	5	16×Φ54	2321	1269

返回頁首

Z941W-160P 型不銹鋼楔式閘閥主要外形及結構尺寸

DN	L	D	D1	D2	D6	b	z×Φd	H	重量/Kg
50	300	215	165	132	95	36	8×Φ25	700	250
65	340	245	190	152	110	44	8×Φ30	750	250
80	390	260	205	168	130	46	8×Φ30	815	250
100	450	300	240	200	160	48	8×Φ34	860	-
125	525	355	285	238	190	60	8×Φ41	970	-
150	600	390	318	270	205	66	12×Φ41	1224	-
200	750	480	400	345	275	78	12×Φ48	1490	-

返回頁首

Z941W-200P 型不銹鋼楔式閘閥主要外形及結構尺寸

DN	L	D	D1	D2	D6	b	z×Φd	H	重量/Kg
50	350	210	160	128	95	40	8×Φ27	712	-
65	410	260	203	165	110	48	8×Φ30	765	-
80	470	290	230	190	160	54	8×Φ34	850	-
100	550	360	292	245	190	66	8×Φ41	980	-
125	650	385	318	270	205	76	12×Φ41	1080	-
150	750	440	360	305	240	82	12×Φ48	1140	-

返回頁首

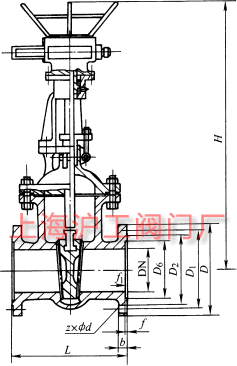

產品外形及結構尺寸示意圖
